▷ Configuración básica de Router en Packet Tracer

Configuración básica de Router – conexión con Switch a través del protocolo DHCP en Packet Tracer

configuración de router en packet tracer

En este artículo continuare explicando aspectos básicos sobre Cisco Packet Tracer, en tal sentido desarrollare un ejercicio que consistirá en configurar un router para establecerle IP a las interfaces con su respectivas mascaras de red, de igual forma se configurara la puerta de enlace y el protocolo DHCP para efectos de simular dos subredes con un switch cada una, estas subredes tendrán su propia IP que será recibida automáticamente por las computadoras a través del protocolo DHCP.


Para contextualizar lo expuesto anteriormente les muestro el diseño de la red:


Router en Packet Tracer



Equipos necesarios para la implementación:


  • 1 router 2811
  •  2 witch 2960
  • 4 computadoras (2 para cada red)
En el diseño de la red se muestran las direcciones IP que le asignaremos a las Interfaces del Router y las IP asignadas para cada red, es importante tener claro que las IP de las computadores se asignaran automáticamente, para esto debemos configurar el router para que entre en el modo de configuración de DHCP a través del comando ip dhcp pool.



Para lograr lo anterior debemos realizar los pasos siguientes:



1. Configuración de las Interfaces Ethernet





Existen dos formas de configurar las interfaces: a través de la consola y de forma gráfica, en mi caso he optado por realizarlo de forma gráfica sin embargo compartiré los comandos para configurar a través de consola:



Comandos para configurar la interface Fa0/0 con la ip: 192.168.10.1



Router> enable

Router#

Router# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)# interface FastEthernet0/0
Router(config-if)# ip address 192.168.10.1 255.255.255.0
Router(config-if)# no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)# exit



Comandos para configurar la interface Fa0/1 con la ip: 192.168.20.1

Router(config)# interface fastEthernet0/1
Router(config-if)# ip address 192.168.20.1 255.255.255.0
Router(config-if)# no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Router(config-if)# exit


  • Configuración de interface de forma gráfica:
Damos clic en el router e ingresamos a la pestaña “config”:

    Configuracion de Router en Packet Tracer


    Asignamos IP y encendemos la interface fa0/0 (la máscara de subred aparece automáticamente según clase de la IP).


    Configurar Router en Packet Tracer


    Asignamos IP y encendemos la interface fa0/1

    Ip router en Packet Tracer


    2. Configuramos el pool de DHCP


    El comando ip dhcp pool NOMBRE crea un conjunto de ip´s con el nombre elegido y provoca que el router entre en el modo de configuración de DHCP, que se identifica con la identificación Router(dhcp-config)#.

    Para nuestro caso debemos crear dos pool (uno para cada red) y asignarles las ip que corresponden a cada red según el diseño, adicionalmente se asigna el default-router que iniciara en 1, para efectos de generar automáticamente las ip de las computadoras a través del DHCP, estos son los comandos:

    dhcp router en Packet Tracer


    3. Configurar las computadoras para que reciban las IP a través de configuración DHCP


    Debemos hacer clic en cada computadora, trasladarnos a la pestaña “Desktop” y seleccionar la opción DHCP, tal como se muestra a continuación:

    PC0:
    Dhcp Router en Packet Tracer

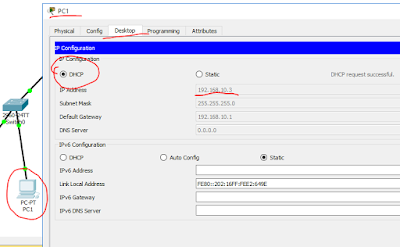

    PC1:
    Dhcp Router en Packet Tracer


    4. Comprobar que existe conexión en las computadoras:


    Finalmente haremos ping desde una computadora de la red 1 hacia otra computadora de la red 2, demostrando que hay conexión correctamente.
ping Packet Tracer



Finalmente para brindarles una mejor explicación les comparto los vídeos de la practica realizada:

Parte 1:




Parte 2:


Enlacehttps://youtu.be/6q4s4h-4Jlc
